ISCSI Target avec Windows 2012 R2
Architecture :
Dans notre architecture, nous allons utiliser 3 serveurs comme il est
indiqué dans le schéma au-dessous :
SRVNODE1 : Serveur avec OS Windows 2012 R2 et adresse IP 192.168.1.81
SRVNODE2 : Serveur avec OS Windows 2012 R2 et adresse IP 192.168.1.82
iSCSI-TARGET : Serveur avec OS Windows 2012 R2 et adresse IP 192.168.1.80
Installation :
D’abord il faut que les serveurs soient sur le domaine et l’utilisateur a les droits administrateur. Accéder au serveur « iSCSI-TARGET », dans le gestionnaire de serveur ajouter le rôle « Fournisseur de stockage cible iSCSI »
D’abord il faut que les serveurs soient sur le domaine et l’utilisateur a les droits administrateur. Accéder au serveur « iSCSI-TARGET », dans le gestionnaire de serveur ajouter le rôle « Fournisseur de stockage cible iSCSI »
Encore dans le gestionnaire de serveur, accéder à iSCSI. Cliquer sur
« TACHES » et « Nouveau disque Virtuel iSCSI… »
Sélectionner l’emplacement de disque virtuel. Dans notre cas « C:\ »
Nommer le disque virtuel iSCSI
Donner la taille de disque et n’oublier pas de sélectionner « Taille
dynamique »
Coucher « Nouvelle cible iSCSI »
Donner un nom pour la cible
Cliquer sur « Ajouter »
En bas, sélectionner « Adresse IP » et entre l’adresse de
serveur cible.
Cliquer sur « Suivant »
Cliquer sur « Créer » pour finaliser la création de disque.
Pour tester que le disque virtuel iSCSI est bien crée, Exécuter
« initiateur iSCSI » dans « Outils d’administration »

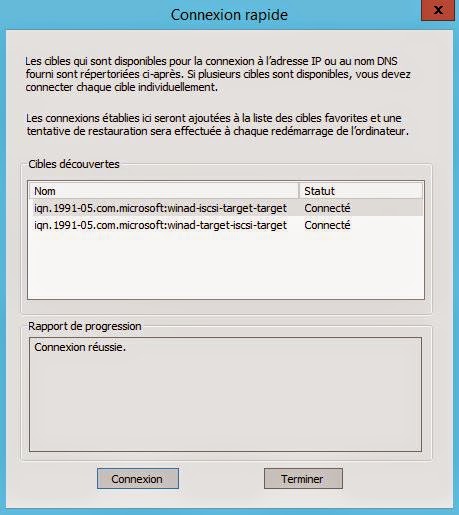

Dans l’onglet « Cibles » taper l’adresse IP de serveur iSCSI,
ensuite cliquer sur « Connexion rapide »
Le nom de disque cible doit être affiché avec statut « Inactif »,
cliquer sur « Connexion »
Maintenant le disque et bien connecté.
Aller dans le gestionnaire de disques, mettre le disque en ligne,
initialiser le disque enfin formater.
Le disque iSCSI est bien installé sur le serveur cible. Nous allons le
partager avec les deux autres serveurs.
Dans le même server « iSCSI-TARGET », Aller dans le
gestionnaire Iscsi. En bas sélectionner la cible, clique droite et
« Propriétés »
Cliquer sur « Ajouter »
Entrer les adresses IP de SRVNODE1 et SRVNODE2
Valider avec « OK ». Maintenant notre serveur cible est bien
prépare pour les deux autres serveurs.
Accéder à SRVNODE1, exécuter « initiateur
iSCSI » et taper l’adresse IP de serveur cible iSCSI
Sélectionner le cible, le status est Inactif, et cliquer sur
« Connexion »
Aller dans le gestionnaire de disque, mettre le disque en ligne,
initialiser et formater.
Le disque iSCSI est bien installé.
